Nabídka na dodání stroje WHN9B/WH10CNC

Nabídka na dodání stroje WHN9B/WH10CNC

Nabízíme dodání stroje po kompletní generální opravě v parametrech srovnatelných s novým strojem:

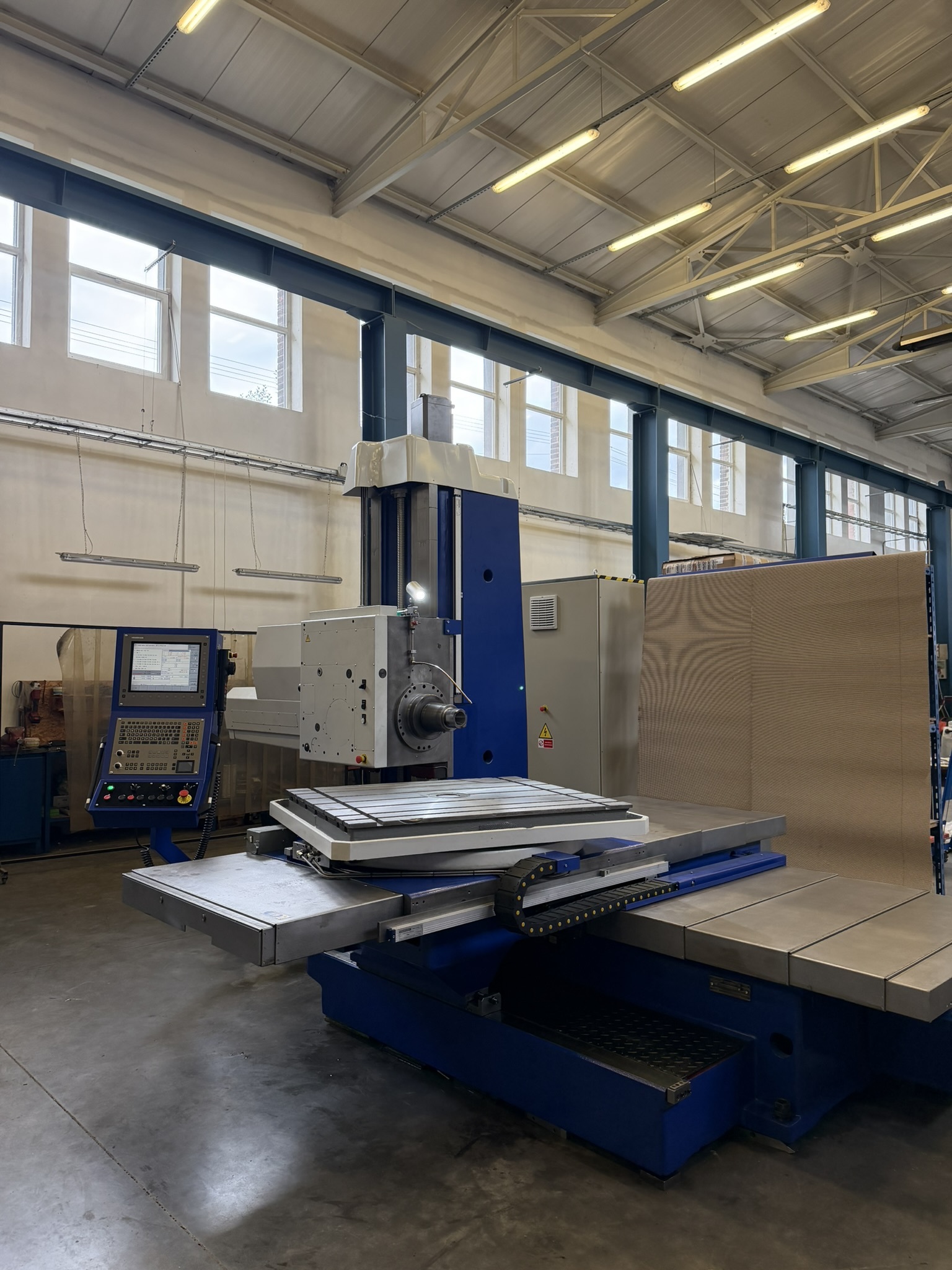

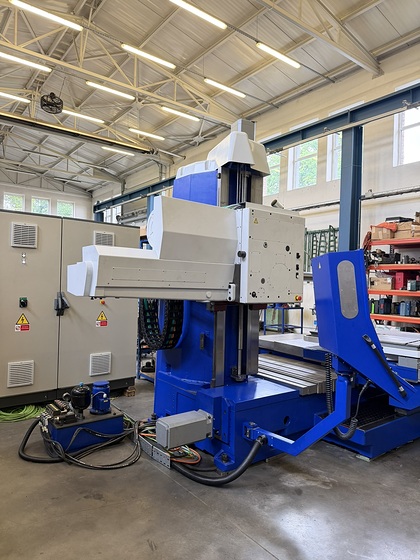

1- mechanické provedení stroje CNC a parametry:

- parametr mechanické skupiny „X“         -  1.250 mm

- parametr mechanické skupiny „Y“         -     920 mm

- parametr mechanické skupiny „Z“         -  1.000 mm

- parametr mechanické skupiny „W“/ výsun vřetene  - 630 mm

- počet otáček 4 mechanické řady „S“    10 – 1000 ot./min

- nové vřeteno o průměru 100 mm, upínací dutina ISO50

- výsun vřetene trvale ve vazbě bez zpevnění

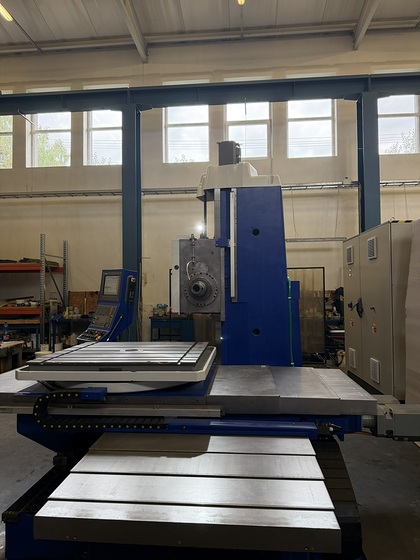

- odměřovaný otočný stůl  „B“, zatížení 3.500 kg na střed stolu, rozměr 1.100 x1.000 mm

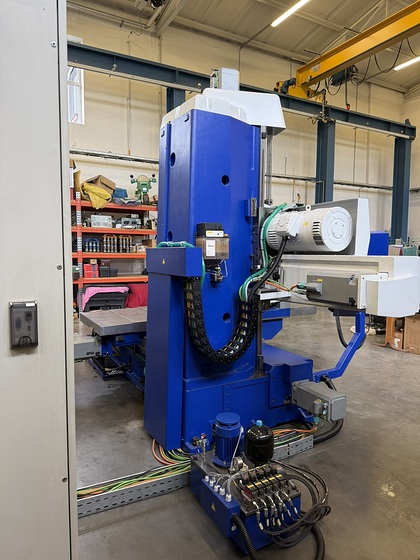

- hydro-agregát s el. ventily, přepouštěcí ventil, vyrovnávací nádoba

- centrální mazací agregát

- zavěšení vřeteníku kruhovými lany průměr 8 mm

- vodící plochy s kalenými lištami

- kuličkové šrouby na mech. skupinách „X,Y,Z,W“



Rozsah generální opravy dodávaného stroje:

- stroj po kompletní mechanické opravě včetně nové geometrie

- přebroušení všech vodících ploch X,Y,Z,W

- podlití proti-ploch podlévací dvousložkovou hmotou GS SUPERFLUID

- opracování vodících ploch na vřeteníku

- kluzná hmota TURCITE na vodících klínových plochách, lícované

- přebroušení vodících ploch na stojanu

- nové vřeteno

- nové hlavní ložiskové uložení pinoly vřetene

- nová ložisková uložení hřídelí ve vřeteníku

- provedení regulace kuličkových hřídelí X,Y,Z,W

- kotevní materiál

- mechanická dokumentace



Elektrické vybavení a řídící systém po generální opravě:

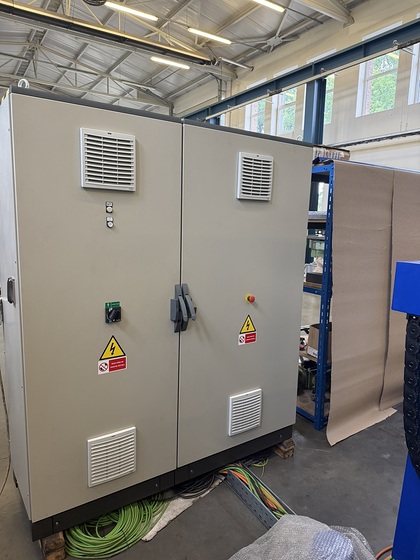

- elektro-skříň s digitálními pohony Siemens po GO

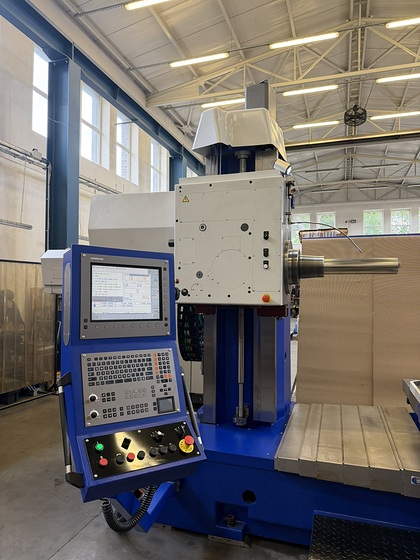

- řídící systém iTNC Heidenhain 530 po GO

- ruční kolečko HR410

- jistící a spínací prvky

- transformátory

- filtrační napěťové obvody

- vstupní a výstupní přizpůsobení signálů

- ovládací panel

- kabelové svazky, energetické nosiče kabelů

  svazků

- spínací prvky

- synchronní motory Siemens 1FT6105 mech. skupin X,Y,Z,W

- dokumentace elektro, návody k obsluze

Zaškolení obsluhy a předání stroje do provozu



Dodací termín:      - ihned k odebrání

Záruční doba:       - 18 měsíců



Pro více informací +420 736 613 314
